Spring Cloud(四)：客户端负载均衡 Ribbon

Ribbon 是 Netflix 开源的内置了软件负载均衡器的进程间通信(远程调用)库。支持负载均衡、容错处理、异步和响应式模型中的多协议(HTTP、TCP、UDP)支持、缓存和批处理。

目前行业常见的负载均衡方案分两种：一种是集中式负载均衡，在消费者与服务提供方中间使用独立的代理方式进行负载，有根据 IP 的硬件负载(如 F5，Array), 有软件的负载(如 Nginx，LVS等)；另一种是客户端自己做负载均衡，根据自己对目标的请求做负载，Ribbon 就是属于客户端侧的负载均衡。

后续要讲到的 Rest 客户端 Feign 也是基于 Ribbon 实现的。

Spring Cloiud - Client Side Load Balancer: Ribbon 文档，Netflix Ribbon 官方文档，Ribbon 负载均衡文档，

Netflix Ribbon

Ribbon 模块

ribbon：在 ribbon 模块和 Hystrix 基础之上，集成了负载均衡、容错处理、缓存/批处理的 APIs。
ribbon-loadbalancer：负载均衡模块，可以独立使用，也可和其它模块一起使用。
ribbon-eureka：基于 Eureka 封装的模块，可快速方便地与 Eureka 集成，为云提供动态服务器列表 APIs。
ribbon-transport：使用具有负载均衡功能的 RxNetty 进行客户端传输，支持 HTTP、TCP和UDP协议。
ribbon-httpclient：基于 Apache HttpClient 集成了负载均衡的 Rest 客户端。
ribbon-example：Ribbon 使用代码示例。
ribbon-core：Ribbon 核心功能和代码，客户端 APIs 配置和其它 APIs 定义。

Ribbon 单独使用

使用原生 Ribbon 实现客户负载均衡

添加 Ribbon 依赖

<dependency>
    <groupId>com.netflix.ribbon</groupId>
    <artifactId>ribbon</artifactId>
    <version>2.2.2</version>
</dependency>

负载均衡调用演示

@RestController
@RequestMapping("/consumer1")
public class ConsumerController {

    /**
     * ribbon 单独使用负载均衡
     */
    @GetMapping("/ribbon")
    public String ribbon() {

        ArrayList<Server> serverList = Lists.newArrayList(
                new Server("localhost", 8001),
                new Server("localhost", 8002));
        //构建负载实例
        ILoadBalancer loadBalancer = LoadBalancerBuilder.newBuilder().buildFixedServerListLoadBalancer(serverList);

        //调用5次来测试结果
        for (int i = 0; i < 5; i++) {
            String result = LoadBalancerCommand.<String>builder()
                    .withLoadBalancer(loadBalancer)
                    .build()
                    .submit(new ServerOperation<String>() {
                        @Override
                        public Observable<String> call(Server server) {
//                            String address = "http://" + server.getHost() + ":" + server.getPort();
                            String address = "http://" + server.getHost() + ":" + server.getPort() + "/service/home";
                            System.out.println("调用地址：" + address);
                            String body = "";
                            try {
                                URL url = new URL(address);
                                HttpURLConnection connection = (HttpURLConnection) url.openConnection();
                                connection.connect();
                                if (connection.getResponseCode() == HttpURLConnection.HTTP_OK) {
                                    InputStream is = connection.getInputStream();
                                    StringBuffer sb = new StringBuffer();
                                    byte[] buffer = new byte[1024];
                                    int len = 0;
                                    while ((len = is.read(buffer)) != -1) {
                                        String str = new String(buffer, Charset.forName("utf-8"));
                                        sb.append(str);
                                    }
                                    body = sb.toString();
                                    is.close();
                                    connection.disconnect();
                                }
                                return Observable.just(body);
                            } catch (Exception e) {
                                return Observable.error(e);
                            }
                        }
                    }).toBlocking().first();
            System.out.println("调用结果：" + result);
        }
        return null;
    }
}

//调用结果
调用地址：http://localhost:8002/service/home
调用结果：DESKTOP-G05G2748002SAKILA-SERVICE2
调用地址：http://localhost:8001/service/home
调用结果：DESKTOP-G05G2748001SAKILA-SERVICE1
调用地址：http://localhost:8002/service/home
调用结果：DESKTOP-G05G2748002SAKILA-SERVICE2
调用地址：http://localhost:8001/service/home
调用结果：DESKTOP-G05G2748001SAKILA-SERVICE1
调用地址：http://localhost:8002/service/home
调用结果：DESKTOP-G05G2748002SAKILA-SERVICE2

负载均衡官方示例

public class URLConnectionLoadBalancer {

    private final ILoadBalancer loadBalancer;
    // retry handler that does not retry on same server, but on a different server
    private final RetryHandler retryHandler = new DefaultLoadBalancerRetryHandler(0, 1, true);

    public URLConnectionLoadBalancer(List<Server> serverList) {
        loadBalancer = LoadBalancerBuilder.newBuilder().buildFixedServerListLoadBalancer(serverList);
    }

    public String call(final String path) throws Exception {
        return LoadBalancerCommand.<String>builder()
                .withLoadBalancer(loadBalancer)
                .build()
                .submit(new ServerOperation<String>() {
            @Override
            public Observable<String> call(Server server) {
                URL url;
                try {
                    url = new URL("http://" + server.getHost() + ":" + server.getPort() + path);
                    HttpURLConnection conn = (HttpURLConnection) url.openConnection();
                    return Observable.just(conn.getResponseMessage());
                } catch (Exception e) {
                    return Observable.error(e);
                }
            }
        }).toBlocking().first();
    }

    public LoadBalancerStats getLoadBalancerStats() {
        return ((BaseLoadBalancer) loadBalancer).getLoadBalancerStats();
    }

    public static void main(String[] args) throws Exception {
        URLConnectionLoadBalancer urlLoadBalancer = new URLConnectionLoadBalancer(Lists.newArrayList(
                new Server("www.taobao.com", 80),
                new Server("www.baidu.com", 80),
                new Server("www.jd.com", 80)));
        for (int i = 0; i < 6; i++) {
            System.out.println(urlLoadBalancer.call("/"));
        }
        System.out.println("=== Load balancer stats ===");
        System.out.println(urlLoadBalancer.getLoadBalancerStats());
    }
}

Spring Cloud Ribbon

Spring Cloud 根据 RibbonClientConfiguration 为每个命名的客户端创建了一个新的集成作为 ApplicationContext 。它包含 ILoadBalancer、一个 RestClient、一个 ServerListFilter。

引入 Ribbon 依赖

在 pom.xm 文件添加 spring-cloud-starter-netflix-ribbon 依赖包

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-netflix-ribbon</artifactId>
</dependency>

在 Eureka 中使用 Ribbon

当 Eureka 与 Ribbon 一起使用时(即两者都在类路径上，即都引入了两者的依赖包)，ribbonServerList 将被DiscoveryEnabledNIWSServerList 的扩展覆盖，该扩展为 Eureka 的服务器列表。

还用 NIWSDiscoveryPing 替换 IPing 接口，NIWSDiscoveryPing 委托 Eureka 确定服务是否启动。

默认情况下安装的 ServerList 是 DomainExtractingServerList，DomainExtractingServerList 实现的是 Ribbon 负载均衡模块 loadbalancer 里的 ServerList<DiscoveryEnabledServer>接口，目的是在不使用 AWS AMI 元数据(这是 Netflix 所依赖的) 的情况下为负载均衡器提供元数据。

默认情况下，Server List 使用实例元数据提供的 zone 信息构建(在远程客户端上，设置 eureka.instance.metadatamap.zone)。如果缺少该标志，但设置开启了 approximateZoneFromHostname ，则可以使用服务器主机名的域名作为 zone 的代理(映射)。一旦 zone 信息可用，就可以 ServletListFilter 中使用它。

默认情况下，这些 zone 元数据用于定位与客户端在相同区域的服务器，默认是在 ZonePreferenceServerListFilter 过滤器中处理 zone 信息。默认情况下，确定客户端所在的区域与远程实例的方式相同，即通过 eureka.instance.metadataMap.zone 确定。(此两条：即根据客户端定位服务器和根据服务器定位客户端所在的区域)。

注意：如何使用了外部配置：archaius ，通过 @zone 注解属性设置客户端所在区域。如果配置可用，Spring Cloud 会优先使用它。

RestTemplate 集成 Ribbon

RestTemplate 实际上是在 Eureak 基础上整合 Ribbon；应用作为 eureka-client 注册到 eureka-server 服务器。

客户端应用引入Spring Cloud eureka-client 和 ribbon 包。

客户端应用使用 RestTemplate 调用远程服务，在 RestTemplate Bean 上添加负载均衡注解 @LoadBalanced。

/**
 * RestTemplate配置类
 */
@Configuration
public class RestTemplateConfig {

    @Bean(name = "restTemplateOne")
    public RestTemplate restTemplateOne() {
        //设置超时时间,毫秒
        return new RestTemplateBuilder().setConnectTimeout(Duration.ofMillis(1000)).setReadTimeout(Duration.ofMillis(1000)).build();
    }

    @Bean(name = "restTemplateTwo")
    @LoadBalanced
    public RestTemplate restTemplateTwo(){
        //设置超时时间,毫秒
        return new RestTemplateBuilder().setConnectTimeout(Duration.ofMillis(1000)).setReadTimeout(Duration.ofMillis(1000)).build();
    }
}

远程服务创建接口，并使用不同端口运行多个实例。

1	spring.application.name=sakila-service1

@RestController
@RequestMapping("/service")
public class HomeController {

    @Value("${server.port}")
    private String port;

    @GetMapping("/port")
    public String serverPort(){
        return port;
    }
}

客户端应用通过 Eureka 调用远程服务接口。

实际是通过 Eureka 服务发现，使用 Eureka 实例名的链接来调用，而不是调用指定端口的服务。

@RestController
@RequestMapping("/consumer1")
public class ConsumerController {

    @Autowired
    private RestTemplate restTemplateOne;

    @Autowired
    private RestTemplate restTemplateTwo;


    @GetMapping("/home")
    public String callHome() {

        //直接调用服务接口
        String url1 = "http://localhost:8001/service/home";
        String str1 = restTemplateOne.getForObject(url1, String.class);

        //通过Eureka来调用服务接口
        String url2 = "http://sakila-service1/service/port";
        String str2 = restTemplateTwo.getForObject(url2, String.class);
        System.out.println("调用结果：" + str2);
        return "调用结果：" + str2;
    }
}

多次调用远程服务接口的结果：

调用结果：8001
调用结果：8002
调用结果：8001
调用结果：8002
调用结果：8001
调用结果：8002

@LoadBalanced 原理

在 RestTemplate 上加了一个 @LoadBalanced 注解就可以负载均衡。这是因为 Spring Cloud 做了大量的底层封装，做了很多简化。

内部的主要逻辑就是给 RestTemplate 增加拦截器，在请求之前对请求的地址进行了替换，或者根据具体的负载策略选择服务地址，然后去调用，这就是 @LoadBalanced 的原理。

Spring Web 为 HttpClient 提供了 Request 拦载器 ClientHttpRequestInterceptor，位于 spring-web jar 包下。

在 spring-cloud-commons 包中提供了负载均衡自动配置类 LoadBalancerAutoConfiguration ，里面维护了一个 @LoadBalanced 注解的 RestTemplate 列表，里面的静态类 LoadBalancerInterceptorConfig 注册了负载均衡拦截器 LoadBalancerInterceptor，RestTemplateCustomizer 来添加拦截器列表。

负载均衡拦截器 LoadBalancerInterceptor 实现了 ClientHttpRequestInterceptor，主要逻辑在 intercept() 方法中，执行交给了 LoadBalancerClient，通过 LoadBalancerRequestFactory 来构建一个 LoadBalancerRequest 对象，createRequest 方法中通过 ServiceRequestWrapper 来执行替换 URI 的逻辑，核心是通过 reconstructURI() 方法实现，该方法的业务实现是在 RibbonLoadBalancerClient 类中。

Spring Cloud Ribbon 配置

Ribbon 饥饿加载

在进行服务调用时，如果网络不好，第一次调用会超时，这是因为 Ribbon 客户端在第一次请求的时候初始化，如果超时时间比较短的话，初始化 Client 的时间再加上请求接口的时间，就会导致第一次请求超时。

spring-cloud-netflix-ribbon 提供了饥饿加载模式，在服务启动时就执行 Ribbon 客户端初始化，配置如下：

#开启饥饿加载模式
ribbon.eager-load.enabled=true
#指定需要饥饿加载的服务名，允许多个，用逗号隔开
ribbon.eager-load.clients=

负载均衡策略

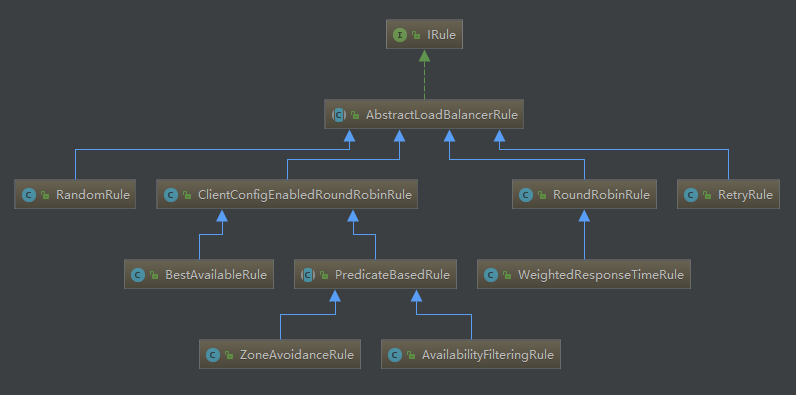

Ribbon 默认的负载策略是轮询，同时也提供了很多其他的策略能够让用户根据业务需求来选择。负载均衡策略的根接口是 com.netflix.loadbalancer.IRule。

BestAvailableRule
选择最小并发请求的服务器，每个客户端都会获得一个随机的服务器列表，如果服务器被标记为错误，则跳过。
AvailabilityFilteringRule
用于过滤连接一直失败或读取失败而被标记为 circuit breaker tripped 状态的服务；或持有超过可配置限制的活动连接(默认值为 Integer.MAX_VALUE)，即过滤掉高并发的后端服务。实际就是检查获取到的服务列表里，各个 Server 的 Status 。
ZoneAvoidanceRule
根据区域和可用性来过滤服务器。使用 ZoneAvoidancePredicate 来判断 Zone 的使用是否达到阀值，过滤出最差 Zone 中的所有服务器； AvailabilityPredicate 用于过滤出并发连接过多的服务。
RandomRule
随机分配流量，即随机选择一个 Server。
RetryRule
向现有负载均衡策略添加重试机制。
ResponseTimeWeightedRule
该策略已过期，同见 WeightedResponseTimeRule。
WeightedResponseTimeRule
根据响应时间为每个服务器动态分配权重(Weight)分，然后台加权循环的方式使用该策略。响应时间越长，权重越低，被选中可能性越低。

自定义负载均衡策略

创建一个实现负载均衡策略 IRule 接口的类，重写 choose() 方法，在方法内部定义服务选择逻辑。

public class MyLoadBalancerRule implements IRule {

    private ILoadBalancer iLoadBalancer;

    @Override
    public Server choose(Object key) {
        List<Server> serverList = iLoadBalancer.getAllServers();
        for (Server server : serverList) {
            //这里定义选择服务策略
            System.out.println(server.getHostPort());
        }
        return serverList.get(0);
    }

    @Override
    public void setLoadBalancer(ILoadBalancer lb) {
    }

    @Override
    public ILoadBalancer getLoadBalancer() {
        return null;
    }
}

在 Spring Cloud 中，可通过配置的方式使用自定义的负载策略，sakila-service 是调用的服务名称，如下，

1
2
3

sakila-service.ribbon.NFLoadBalancerRuleClassName = com.xxx.xxx.ILoadBalancer
//或使用已提供的其它策略
sakila-service.ribbon.NFLoadBalancerRuleClassName = com.netflix.loadbalancer.RandomRule

或者自定义配置，将其注册为 IRule 类型的 Bean。

自定义 Ribbon 客户端

可以在 Spring Boot 配置文件中，使用 <client>.ribbon.* 来配置 Ribbon 客户端。Spring Cloud 还允许使用 @RibbonClient 声明其它配置(在 RibbonClientConfiguration 上)来完全控制客户端。如下示例：

@Configuration
@RibbonClient(name = "custom", configuration = CustomConfiguration.class)
public class TestConfiguration {
}

这样，客户端由 RibbonClientConfiguration 中已存在的组件和 CustomConfiguration(通常会覆盖前者) 中的任何组件组成。

注意： CustomConfiguration 类必须是 @Configuration 注解的类；不能存在于主 application context 的 @ComponentScan 中。否则，将由所有 @RibbonClients 共享。

Spring Cloud Netflix 默认为 Ribbon 提供的 Bean 包含：

Bean Type	Bean Name	Class Name
IClientConfig	ribbonClientConfig	DefaultClientConfigImpl
IRule	ribbonRule	ZoneAvoidanceRule
IPing	ribbonPing	DummyPing
`ServerList<Server>`	ribbonServerList	ConfigurationBasedServerList
`ServerListFilter<Server>`	ribbonServerListFilter	ZonePreferenceServerListFilter
ILoadBalancer	ribbonLoadBalancer	ZoneAwareLoadBalancer
ServerListUpdater	ribbonServerListUpdater	PollingServerListUpdater

也可以自定义这些 Bean 来覆盖默认的，并将这些自定义的 Bean 放置在 @RibbonClient 注解的配置类中。

@Configuration
protected static class FooConfiguration {
	@Bean
	public ZonePreferenceServerListFilter serverListFilter() {
		ZonePreferenceServerListFilter filter = new ZonePreferenceServerListFilter();
		filter.setZone("myTestZone");
		return filter;
	}

	@Bean
	public IPing ribbonPing() {
		return new PingUrl();
	}
}

自定义所有默认配置

为使用 @RibbonClients 注解并注册默认配置的所有 Ribbon 客户端提供默认配置，如下所示：

@RibbonClients(defaultConfiguration = DefaultRibbonConfig.class)
public class RibbonClientDefaultConfigurationTestsConfig {

	public static class BazServiceList extends ConfigurationBasedServerList {
		public BazServiceList(IClientConfig config) {
			super.initWithNiwsConfig(config);
		}
	}
}

@Configuration
class DefaultRibbonConfig {

	@Bean
	public IRule ribbonRule() {
		return new BestAvailableRule();
	}

	@Bean
	public IPing ribbonPing() {
		return new PingUrl();
	}

	@Bean
	public ServerList<Server> ribbonServerList(IClientConfig config) {
		return new RibbonClientDefaultConfigurationTestsConfig.BazServiceList(config);
	}

	@Bean
	public ServerListSubsetFilter serverListFilter() {
		ServerListSubsetFilter filter = new ServerListSubsetFilter();
		return filter;
	}
}

属性自定义 Ribbon 客户端

从版本1.2.0开始，Spring Cloud Netflix 现在支持设置与 Ribbon 文档兼容的属性来自定义Ribbon客户端。

这样可以在不同的启动环境中使用相应的配置。

支持的属性列表：

<clientName>.ribbon.NFLoadBalancerClassName: Should implement ILoadBalancer
<clientName>.ribbon.NFLoadBalancerRuleClassName: Should implement IRule
<clientName>.ribbon.NFLoadBalancerPingClassName: Should implement IPing
<clientName>.ribbon.NIWSServerListClassName: Should implement ServerList
<clientName>.ribbon.NIWSServerListFilterClassName: Should implement ServerListFilter

注意： 这些属性中定义的类的使用优先于 @RibbonClient(configuration = MyRibbonConfig.class) 定义的 bean 以及 Spring Cloud Netflix 提供的默认值。

要为名称为 users 的服务的设置 IRule，可以设置如下属性：

#application.yml
users:
  ribbon:
    NIWSServerListClassName: com.netflix.loadbalancer.ConfigurationBasedServerList
    NFLoadBalancerRuleClassName: com.netflix.loadbalancer.WeightedResponseTimeRule

在 Ribbon 中禁用 Eureka

将 Ribbon.eureka.enabled 属性设置为 false 将显式禁用在 Ribbon 中使用 eureka，就不能使用服务名去调用接口了，必须硬编码指定服务器地址。

1	ribbon.eureka.enabled=false

直接使用 Ribbon API

也可以直接使用 LoadBalancerClient。Ribbon 自动配置类 RibbonAutoConfiguration 注册了 LoadBalancerClient Bean。

public class MyClass {
    @Autowired
    private LoadBalancerClient loadBalancer;

    public void doStuff() {
        ServiceInstance instance = loadBalancer.choose("stores");
        URI storesUri = URI.create(String.format("http://%s:%s", instance.getHost(), instance.getPort()));
        // ... do something with the URI
    }
}

无 Eureka 使用 Ribbon

Eureka 是一种抽象远程服务发现的便捷方式(组件)，这样就无需在客户端对远程服务的 URL 进行硬编码。

如果不想使用 Eureka ，Ribbon 和 Feign 仍可使用。假设已为 stores 声明了 @RibbonClient，并且未使用 Eureka (甚至未引入 Eureka 包)，Ribbon 客户端默认为已配置的服务器列表。可使用如下配置：

1	stores.ribbon.listOfServers=localhost:8081,localhost:8082,example.com,google.com

无 Eureka 作为服务发现，该配置的前缀是服务名称，配置后即可使用服务名称来调用接口。

客户端请求重试机制

集群环境，是多个节点提供相同的服务，若某个节点故障，该节点就无法提供服务，但 Eureka 服务列表还没更新，客户端拿到的可能是已经故障的服务信息，就发导致请求失败。

重试机制就是当 Ribbon 发现请求的服务不可到达时，重新请求另外的服务。

RetryRule 重试

利用 Ribbon 自带的重试策略进行重试，只需要指定某个服务的负载策略为重试策略即可：
1
<clientName>.ribbon.NFLoadBalancerRuleClassName=com.netflix.loadbalancer.RetryRule

Spring Retry 重试

还可通过基础 Spring Retry 来执行重试操作，需要引入 spring-retry 和 spring-boot-starter-aop 依赖包。

# 请求重试
## 对当前实例重试次数,默认0
ribbon.maxAutoRetries=1
## 切换实例的重试次数,默认1
ribbon.maxAutoRetriesNextServer=1
## 对所有操作请求都进行重试,默认false
ribbon.okToRetryOnAllOperations=true

Ribbon 超时设置

客户端默认配置在 com.netflix.client.config.DefaultClientConfigImpl 配置类上。
对配置类的调用大多是在 com.netflix.loadbalancer.LoadBalancerContext 类上。

# 超时时间
## 请求连接超时时间
ribbon.connectTimeout=2000
## 请求处理超时时间
ribbon.readTimeout=5000

Spring Cloud(四)：客户端负载均衡 Ribbon

http://blog.gxitsky.com/2019/03/03/SpringCloud-04-client-loadbalancer-ribbon-1/

作者

光星

发布于

2019-03-03

更新于

2022-06-17

许可协议

#负载均衡 ribbon

Spring Cloud(四)：客户端负载均衡 Ribbon

Netflix Ribbon

Ribbon 模块

Ribbon 单独使用

Spring Cloud Ribbon

引入 Ribbon 依赖

在 Eureka 中使用 Ribbon

RestTemplate 集成 Ribbon

@LoadBalanced 原理

Spring Cloud Ribbon 配置

Ribbon 饥饿加载

负载均衡策略

自定义负载均衡策略

自定义 Ribbon 客户端

自定义所有默认配置

属性自定义 Ribbon 客户端

在 Ribbon 中禁用 Eureka

直接使用 Ribbon API

无 Eureka 使用 Ribbon

客户端请求重试机制

Ribbon 超时设置

作者

发布于

更新于

许可协议

喜欢这篇文章？打赏一下作者吧

评论

目录
